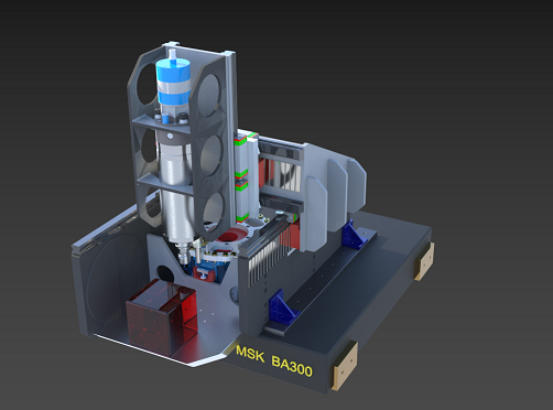

BA300-3a

Ein kompaktes hochgenaues Fräszentrum. Als Antriebe kommen nur Direktantriebe zum Einsatz. Diese kombiniert mit optischen Meßsystemen, ermöglichen eine hohe Positionier und Bahngenauigkeit. Technische Daten: Verfahrwege : 110 x110 x180 mm XYZ Auflösung : 0,0001 mm ; 0,001° Werkzeughalter: HSK 25 E Magazin: 16 Plätze Drehzahl: 5.000-50.000 U/min Positioniergenauigkeit (nach Echtzeitkompensation): max. +/- 0,003 mm bei konstanter Raumtemperatur!
Direktdrive
Rollenführung 20mm
Granitbasis
optisches Meßsystem
Würfel 100x100x100
Grundmaschine 3 Achsen
zum bearbeiten kleiner Präzisionsteile z.Bsp. Grafit/Kupferelektronen ; Uhrenteile ; Schmuckteile usw.

25

Grundmaschine 4 Achsen

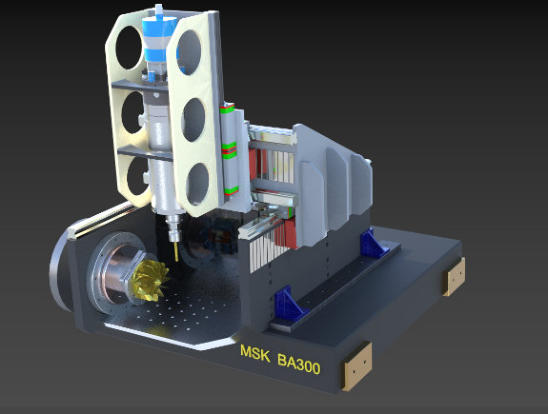

BA300-4a

Ein kompaktes hochgenaues Fräszentrum. Als Antriebe kommen nur Direktantriebe zum Einsatz. Diese kombiniert mit optischen Meßsystemen, ermöglichen eine hohe Positionier und Bahngenauigkeit. Technische Daten: Verfahrwege : 110 x110 x180 mm XYZ Auflösung : 0,0001 mm ; 0,001° Werkzeughalter: HSK 25 E Magazin: 16 Plätze Drehzahl: 5.000-50.000 U/min Positioniergenauigkeit (nach Echtzeitkompensation): max. +/- 0,003 mm bei konstanter Raumtemperatur! Die 4. Achse besteht aus einem steifen Kreuzrollenlager und kräftigen Torquemotor. Spielfreiheit und Genauigkeit sind für viele Jahre garantiert.

26

zum bearbeiten kleiner Präzisionsteile z.Bsp. Grafit/Kupferelektronen ; Uhrenteile ; Schmuckteile usw.

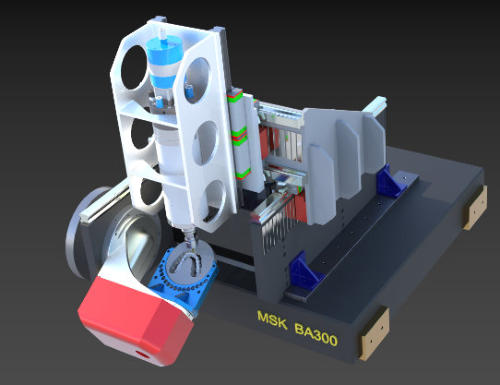

Unser brandneues 5 Achsen BAZ für Dentallabore und Zahnärzte. Kompakt , sehr genau und extrem stabil. Hergestellt aus Präzisionsstahlplatten, lasergeschweißt und bearbeitet auf hochmodernen Maschinen (Matsuura). Konsequente Direktantriebstechnik mit hochgenauen Meßsystemen (Renishaw). Weltneuheit: Staubabsaugung durch den Blankhalter! Bestens für Zirkon,ChromKobalt, Titan, Kunststoffe geeignet. Integrietes Nullspannsystem, Messtaster Renishaw zum vermessen des Werkstücks und der Maschine (Kalibrierung). Automatisierung mittels Roboter möglich +/-30° Kollisionsfrei in A und B-Achse Stirnseitenbearbeitung 90 ° möglich Genauigkeiten =< 0,003mm bei konstanter Raumtemperatur! Abmessung ca. 630 x 700 x 600 bxtxh

27

OEM-System für Wiederverkäufer verschiedene Ausbaustufen anfragen!
DENTAL 5-Achsen BAZ
OEM-System für Wiederverkäufer verschiedene Ausbaustufen anfragen!
OEM-System für Wiederverkäufer verschiedene Ausbaustufen anfragen!
info@maschinen-baukasten.xyz
info@maschinen-baukasten.xyz
info@maschinen-baukasten.xyz
Granit
direkt drive
3kw Spindle
HSK25
oem- OEM for resellers
request different expansion stages!
Our brand new 5-axis machining center for dental laboratories and dentists. Compact, very accurate and extremely stable. Manufactured from precision steel plates, laser welded and machined on state-of-the-art machines (Matsuura). Consistent direct drive technology with high-precision measuring systems (Renishaw). World first: Dust extraction through the blank holder! Best suited for zirconium, chrome-cobalt, titanium, plastics. Integrated zero clamping system, Renishaw probe for measuring the workpiece and the machine (calibration). Automation possible using robots +/-30° Collision-free in A and B axis Face machining 90° possible Accuracy =< 0.003mm at constant room temperature! Dimensions approx. 630 x 700 x 600 wxdxh
Bei Bedarf komplett mit hochmoderner CNC plug and play 5 Achsen simultan Messfunktionen Leistungsstarke SPS Geometriefehlerkompensation (Winkel, Geradheit) Sonderfunktionen nach Kundenwunsch
Complete with ultra-modern CNC if required 5 axes simultaneously measurement functions Powerful PLC Geometry error compensation (angle, straightness) Special functions according to customer needs
